랩뷰 인터페이스 알아보기



1. 랩뷰 실행하기

랩뷰 강의 1~2강을 통해 내셔널 인스트루먼트에 가입하고 랩뷰 커뮤니티 에디션을 설치하면 아래와 같이 랩뷰를 실행할 수 있습니다. 아쉽게도 랩뷰 무료 버전인 커뮤니티 에디션은 MacOS(맥북) 버전은 지원하지 않습니다. 윈도우 시작 버튼을 클릭하거나 검색창에 Labview 를 검색하여 실행해 봅니다.

NI LabVIEW 2020

랩뷰를 실행하면 아래와 같은 로딩 화면이 뜨고, 랩뷰 시작 화면이 나타납니다.

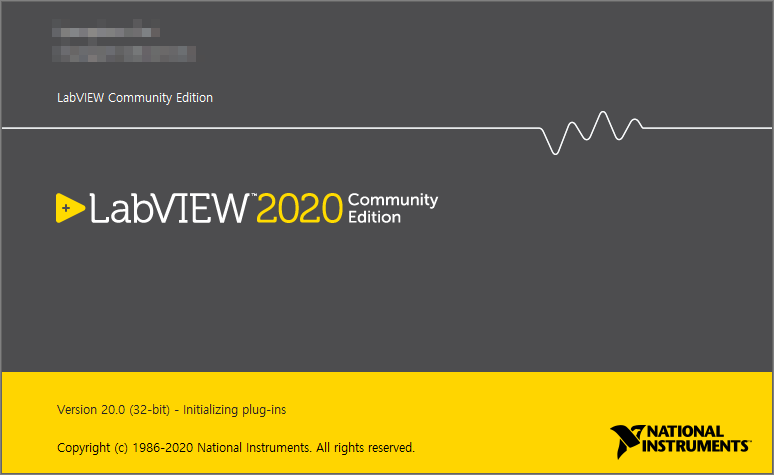

랩뷰 로딩 화면

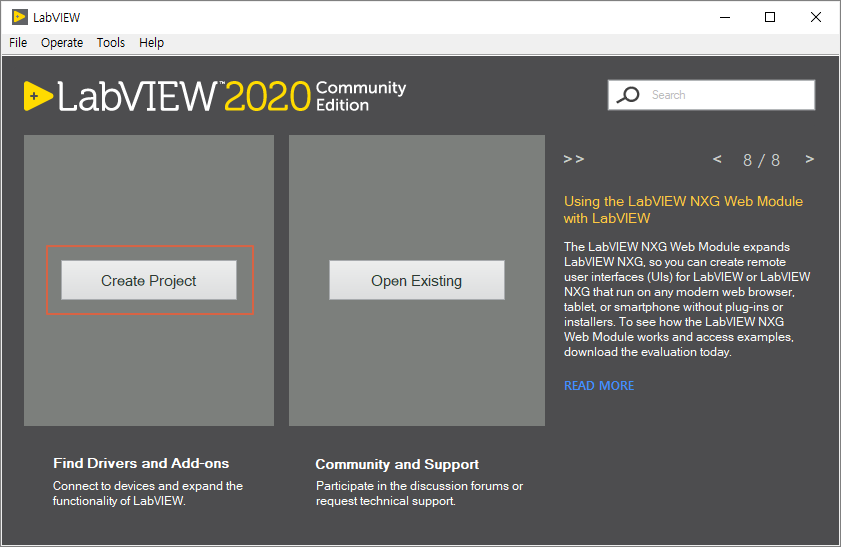

랩뷰 시작 화면

Create Project 를 클릭하면 랩뷰에서 제공하는 탬플릿과 샘플 프로젝트를 볼 수 있습니다.

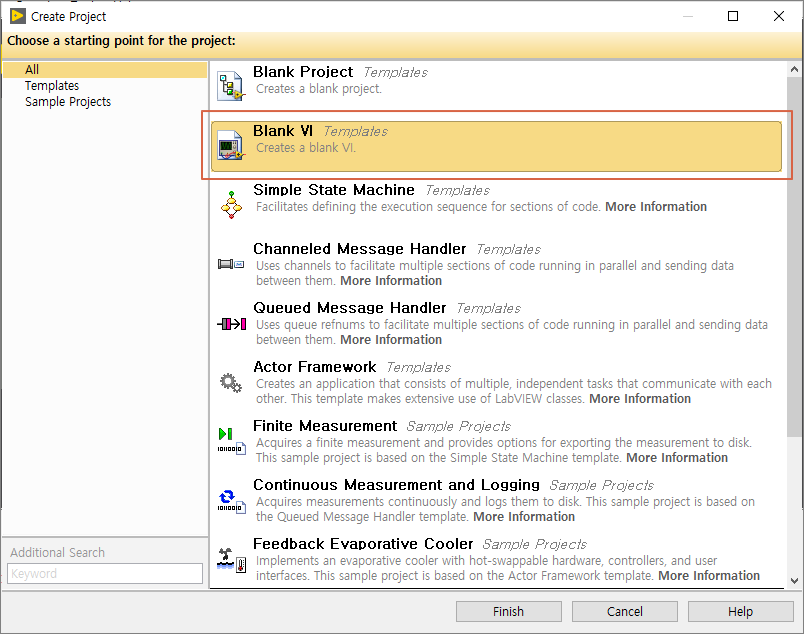

Create Project를 클릭했을 때 나타나는 화면

이 중에서 우리가 사용 해볼 것은 Blank VI. 즉, 아무것도 없는 백지 상태의 프로그램입니다. 랩뷰는 VI(Vitual Instrument)라는 확장자를 사용합니다. Blank VI를 더블클릭하거나 Finish를 클릭하여 VI를 하나 생성합니다.

---

2. Block Diagram과 Front Panel

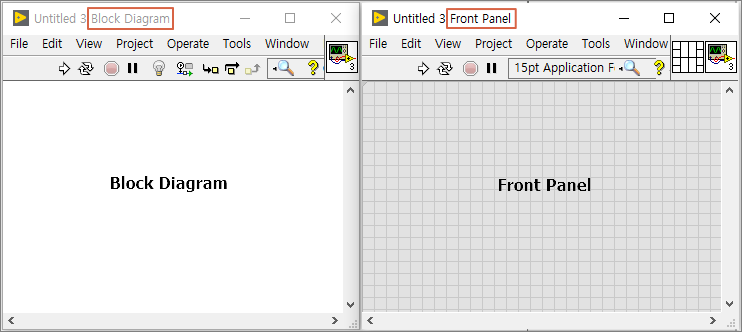

좌(블록 다이어그램) / 우(프론트 패널)

Blank VI 를 클릭하면 빈 VI가 하나 생성되는데, 두 개의 창이 있습니다.

• 블록 다이어그램(Block Diagram) : 실제 코드를 작성하는 부분
• 프론트 패널(Front Panel) : 프로그램의 입력(컨트롤)과 출력(인디케이터)을 그래픽적으로 보여주는 부분

블록 다이어그램을 오른쪽 클릭하면 코드를 작성하는데 필요한 함수들이 나타나고, 프론트 패널을 오른쪽 클릭하면 프로그램에 변수를 입력할 수 있는 컨트롤 팔레트와 프로그램에서 출력되는 변수를 나타내는 인디케이터를 추가할 수 있는 팔레트를 볼 수 있습니다.

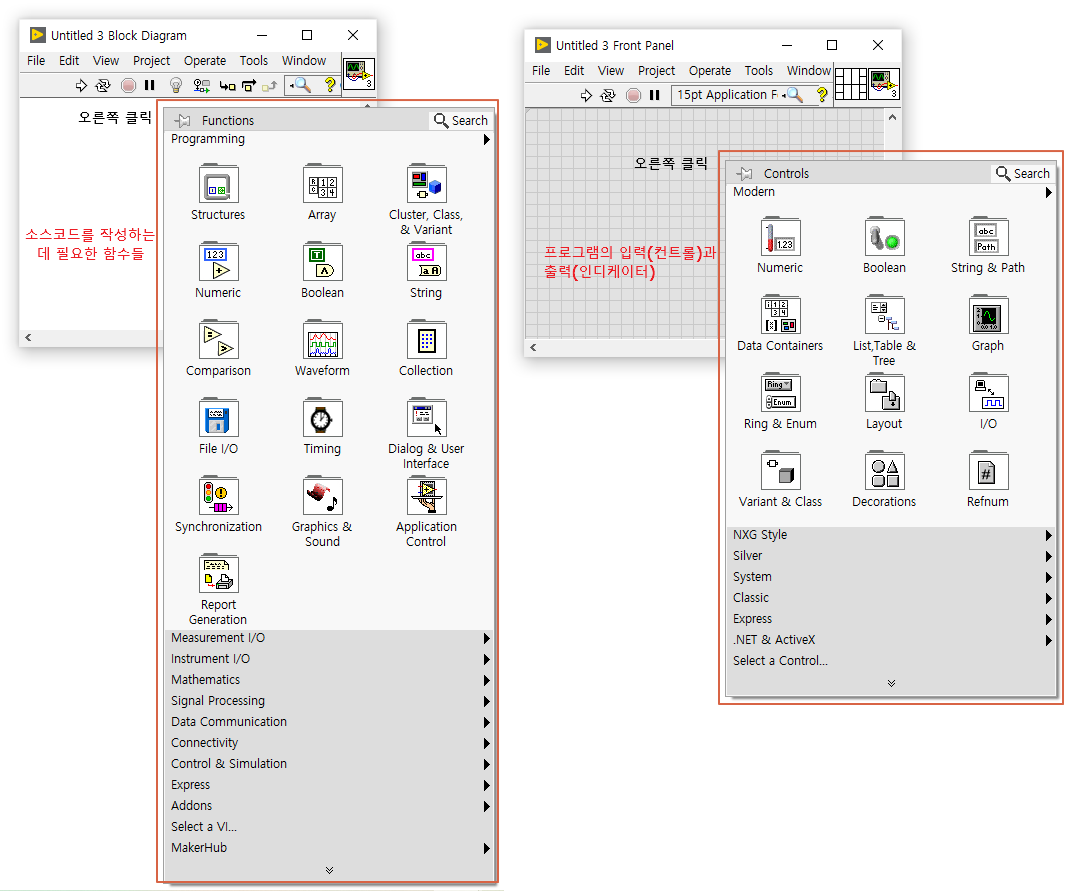

좌(함수 팔레트) / 우(컨트롤 팔레트)

---

3. 코드 작성해 보기

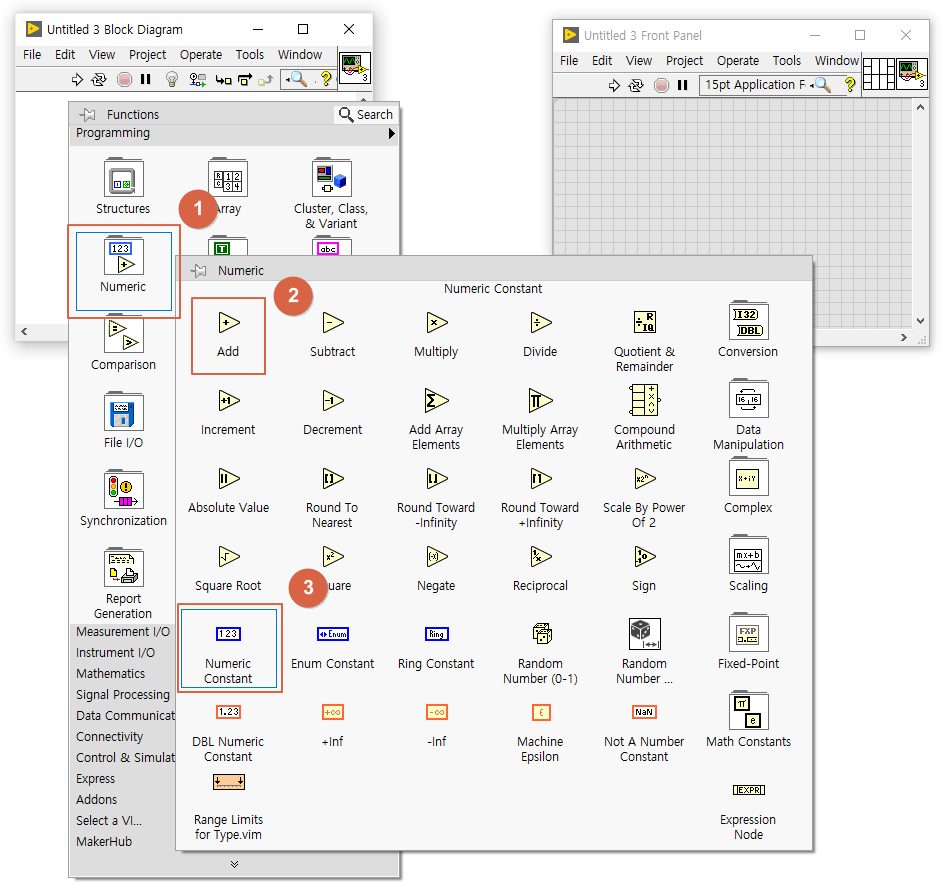

- 블록 다이어그램을 오른쪽 클릭하여 Numeric 에 있는 Numeric Constant 와 Add를 블록 다이어그램에 추가합니다.

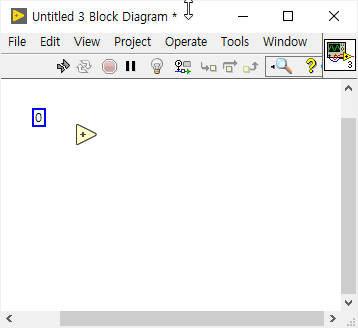

- 위의 과정을 하면 블록 다이어그램이 아래와 같아집니다.

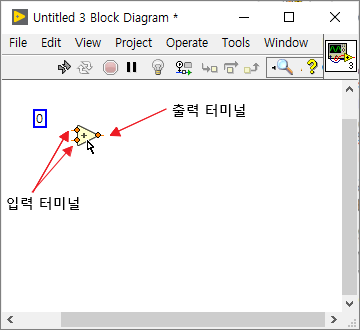

- Add 함수에 마우스를 올려 놓으면 아래와 같이 세 개의 입력 포인트를 확인할 수 있습니다. 랩뷰의 함수는 기본적으로 함수 왼쪽에 위치한 터미널(입력 포인트)은 함수의 입력이고, 함수 오른쪽에 위치한 터미널은 함수의 출력입니다. 즉 Add 함수는 왼쪽 두 개의 터미널을 더한 값을 오른쪽 터미널로 출력합니다.

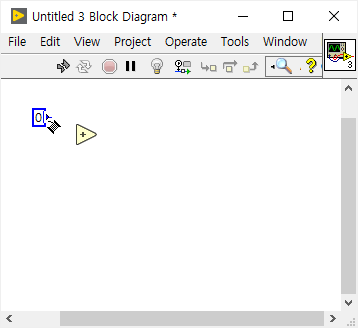

 - 만들어 둔 상수 '0'에 마우스를 올려보면 역시 터미널을 확인할 수 있습니다. 상수는 입력 터미널은 없고 출력 터미널만 있는 것을 확인할 수 있습니다. 이 때, 터미널 위에 마우스를 올려 두면 아래와 같이 마우스 포인터가 변하는데 이것은 와이어링 준비가 되었다는 뜻입니다.

터미널 위에 마우스를 올려 놓으면 마우스 포인터가 바뀐다

• 상수 0의 출력 터미널을 클릭하여 와이어링을 시작합니다.
• Add 함수의 입력 터미널 중 위쪽 터미널을 클릭하여 와이어링을 마칩니다.

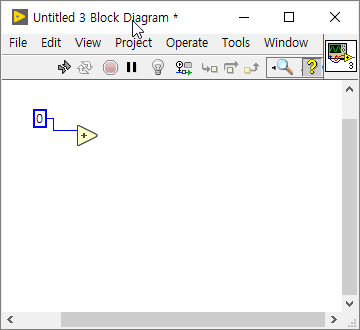

와이어링을 마치면 아래와 같이 상수 0과 Add 함수가 연결됩니다.

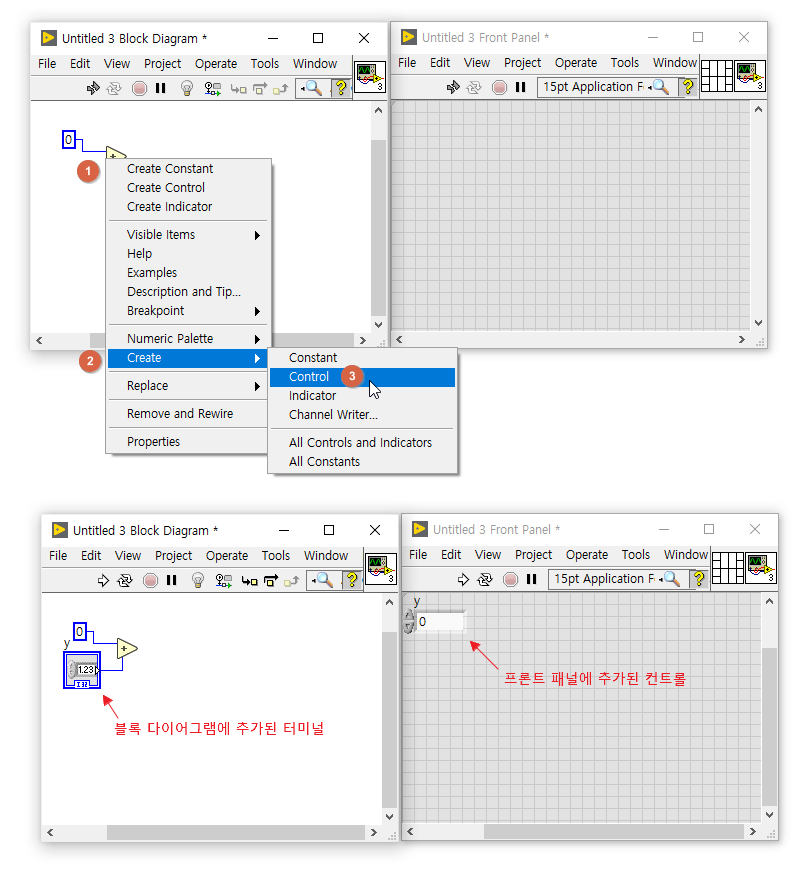

- Add 함수의 나머지 입력 터미널을 오른쪽 클릭하여 Create - Control 을 클릭하여 컨트롤을 추가합니다. 컨트롤을 추가하면 프론트 패널에 컨트롤 'y'가 추가되고, 블록 다이어그램에는 'y'에 대한 터미널이 추가됩니다.

여기까지 만들면 텍스트 기반의 코드로 치자면

0+y

까지만 작성된 코드입니다. 여기까지 만들었을 때 블록 다이어그램이나 프론트패널의 아이콘 중 Run 버튼이 실행 가능하도록 바뀌었을 것입니다. Add 함수의 입력 두 개가 연결되지 않았을 때와 비교해 보면 아래와 같습니다. 왼쪽의 코드는 Add 함수의 입력이 모두 연결되지 않아 프로그램이 실행 불가능함을 나타냅니다.

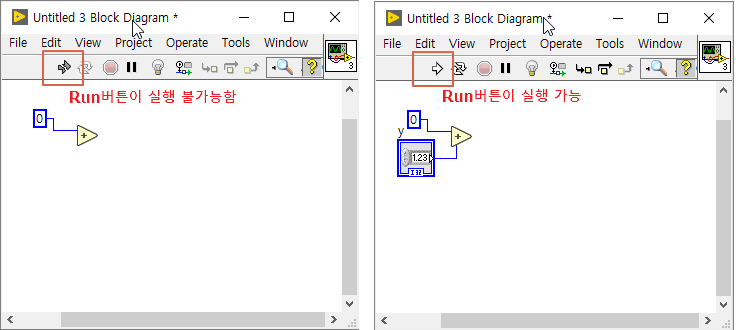

좌(0+ 까지만 작성된 코드, Run버튼 깨짐) / 우(0+y 까지 작성된 코드, Run버튼 실행 가능)

이제 더해진 값을 출력하는 코드를 작성해 봅시다.

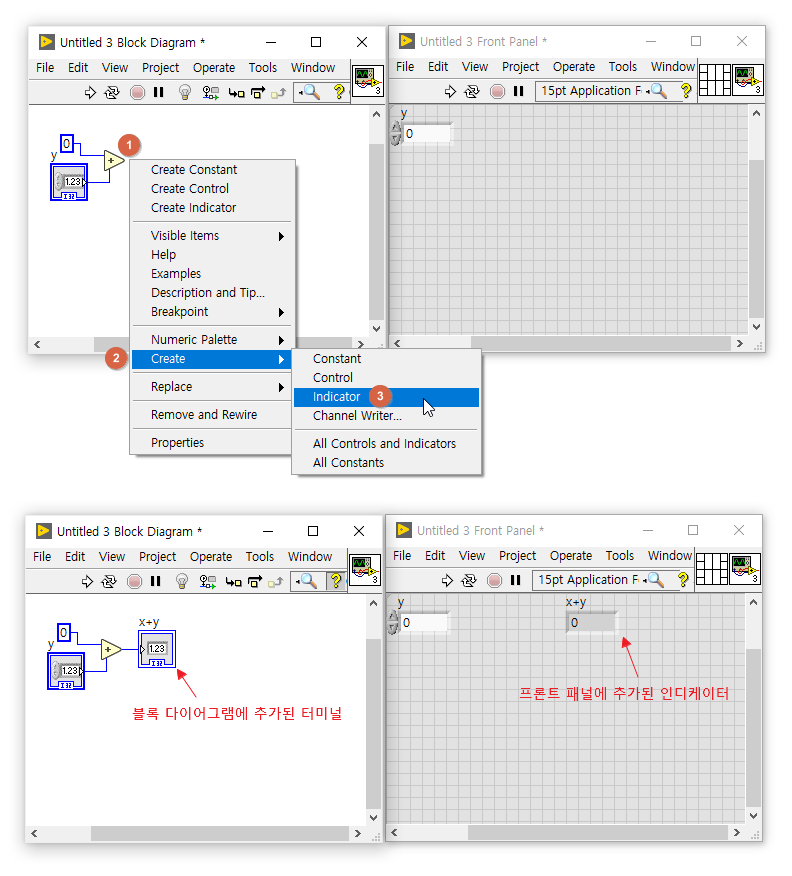

- Add 함수의 출력 터미널을 오른쪽 클릭하여 Create - Indicator 를 클릭합니다. 인디케이터를 추가하면 프론트 패널에 'x+y' 라는 이름의 인디케이터가 추가되고, 블록 다이어그램에 'x+y'터미널이 추가됩니다.

여기까지 작성하면 아래와 같은 코드와 같습니다.

x+y = 0 + y
print(x+y)

위의 텍스트 기반 코드에서 'x+y'는 변수 이름입니다. 랩뷰는 다른 언어와 다르게 변수의 이름을 마음대로 지정할 수 있습니다. 다른 텍스트 기반의 언어는 변수 이름을 선언할 때 숫자로 시작하지 못하거나 공백이 들어가지 못하는 규칙이 있지만 랩뷰는 변수 이름을 지정하는데 특별한 제약 조건은 없습니다. 또한 인디케이터를 만듦과 동시에 프론트 패널에 인디케이터가 생성되면서 print() 와 같은 함수를 쓰는 것과 같은 효과가 있습니다.

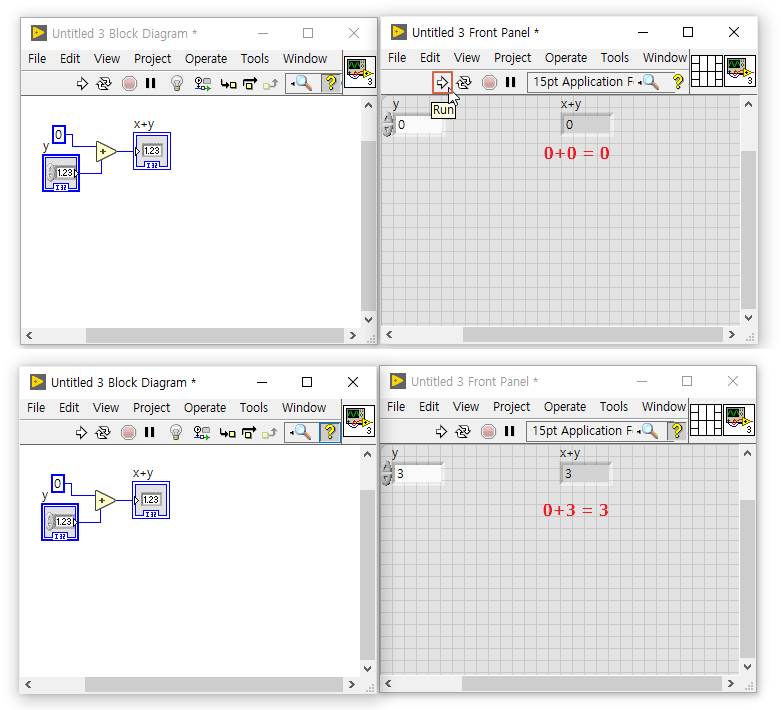

- 프론트 패널이나 블록 다이어그램 둘 중 하나에 있는 Run(화살표)을 클릭하여 프로그램을 실행해 봅니다.

처음에는 0+0 이므로 출력값이 0이 나옵니다. 여기서 y를 3으로 변경하고 실행하면 0+3 이므로 출력값 x+y 는 3이 출력됩니다.

위와 같이 코드를 작성했을 때 프로그램을 사용하는 사용자가 입력할 수 있는 변수는 y밖에 없습니다. 이렇게 사용자가 입력할 수 있는 개체를 랩뷰에서 컨트롤(y)이라고 말하고, 출력된 결과를 사용자가 볼 수 있는 개체를 인디케이터(x+y)라고 합니다. 그리고 코드 내부에서 사용자가 변경할 수 없는 변수를 상수(0)라고 합니다.

다음 강의에는 컨트롤, 인디케이터, 상수와 같은 랩뷰에서 사용되는 개체에 대해서 다뤄보도록 하겠습니다.
