랩뷰 추천 설정 적용하기

이번 강의에서는 랩뷰를 시작하기 전에 해 놓으면 좋은 추천 설정에 대해서 알아보겠습니다. 랩뷰 2020 커뮤니티 에디션에서는 기본 설정 값이 제가 추천하는 설정으로 업데이트 된 것도 있는 것 같습니다. 이전 버전의 라이센스를 가지고 있는 사용자분께서도 해당 설정을 확인해 보시고 변경하시면 도움이 될 것입니다.



1. 실행취소 횟수 늘리기

랩뷰에서 실행취소 버튼 (Edit-Undo) 또는 단축키(Ctrl+z)를 눌렀을 때 실행취소가 되는 최대 횟수를 설정할 수 있습니다.

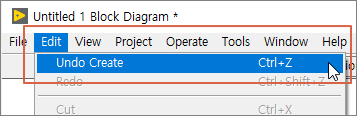

실행 취소하기

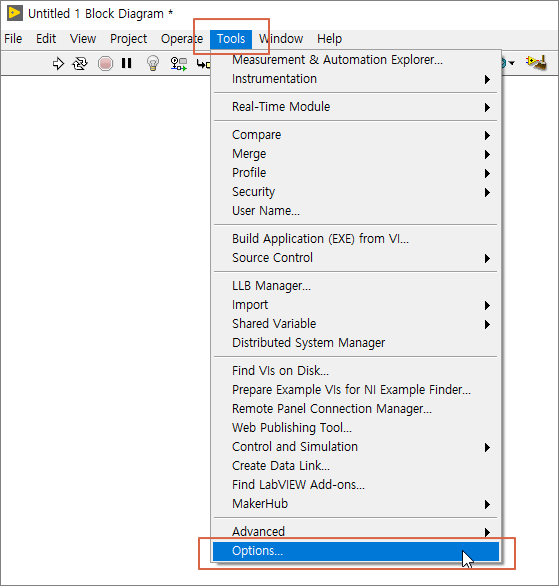

- 블록 다이어그램 또는 프론트 패널 메뉴에서 Tools - Options 를 클릭합니다.

- Environment - Maximum undo steps per VI 를 99(최대값)으로 변경합니다. 랩뷰 2020에서는 기본으로 99로 설정되어 있습니다.

최대 실행취소 횟수 설정하기

---

2. 블록다이어그램 터미널을 아이콘으로 보지 않기

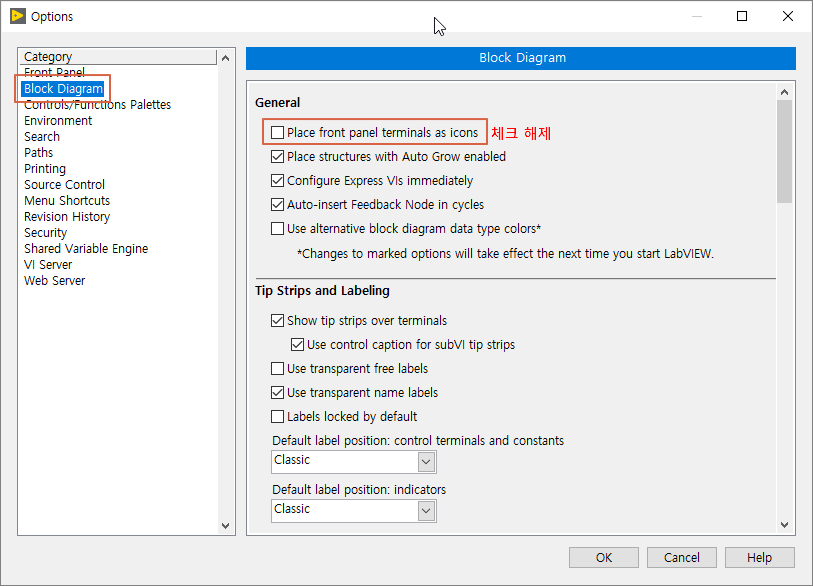

- Tools - Options - Block Diagram 의 Place front panel terminals as icons 를 체크 해제합니다.

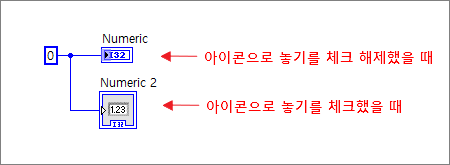

프론트 패널에 컨트롤이나 인디케이터를 만들었을 때 블록 다이어그램에 위치되는 터미널을 아이콘으로 표시하지 않도록 합니다. 아이콘이나 아이콘으로 보지 않기를 하나 달라지는 것은 터미널의 크기 외에는 별다를 게 없습니다. 그림처럼 코드를 짜는 랩뷰에서는 터미널의 크기가 코드를 어지럽게 할 수도 있으므로 작게 표시하는 것이 좋습니다.

아이콘으로 놓기를 체크/체크 해제한다고 해서 이전에 만들어 두었던 터미널의 아이콘이 변경되지는 않고, 설정을 변경한 이후에 만드는 터미널의 모양이 달라집니다.

---

3. 함수 팔레트&컨트롤 팔레트의 모든 카테고리를 보이도록 변경하기

블록 다이어그램 또는 프론트 패널에서 오른쪽 클릭했을 때 보이는 함수 팔레트와 컨트롤 팔레트는 설정하지 않으면 랩뷰의 모든 함수나 컨트롤, 인디케이터를 보여주지 않습니다. 이것을 모두 볼 수 있도록 변경하는 방법입니다.

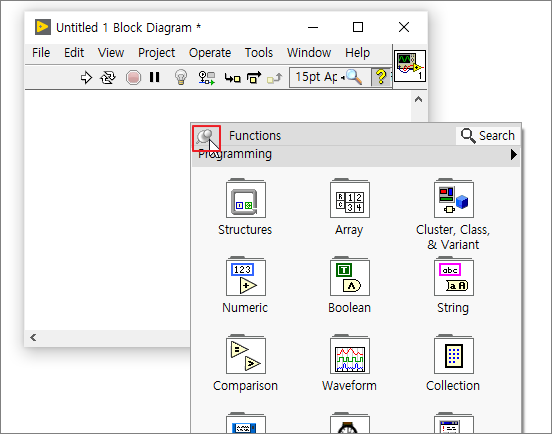

- 블록 다이어그램을 오른쪽 클릭하여 나오는 함수 팔레트의 송곳 버튼을 눌러 줍니다.

송곳 버튼을 누르면 함수 팔레트가 사라지지 않고 유지됩니다.

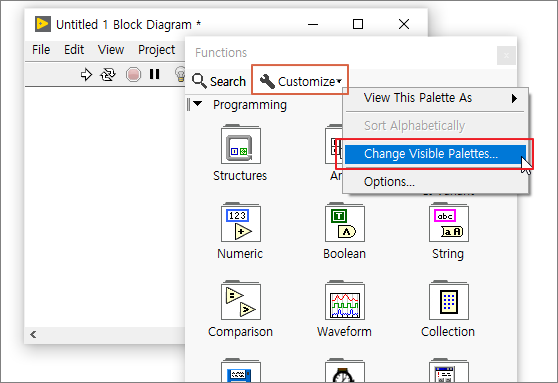

- Customize - Change Visible Palettes를 클릭합니다.

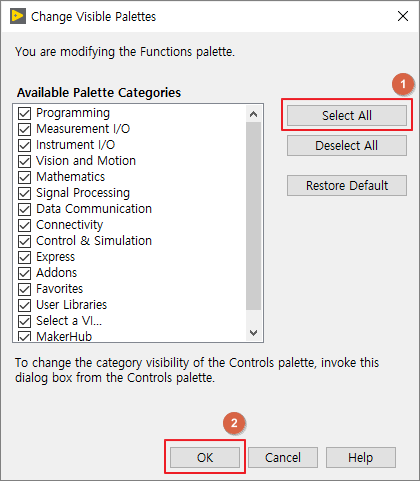

 - Select All 버튼을 눌러 모든 팔레트 카테고리를 체크하고 OK 버튼을 누릅니다.

 - 프론트 패널의 컨트롤 팔레트도 동일한 방법으로 모든 카테고리를 추가해 줍니다.

프론트 패널의 컨트롤 팔레트의 모든 카테고리 추가하기
